工作原理：

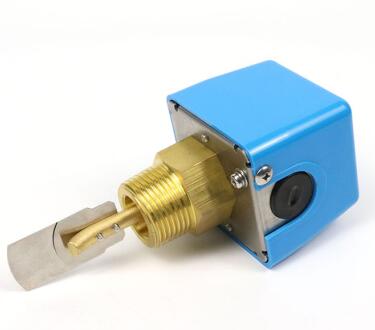

靶式（擋板式）流量開關用于檢測單向或雙向流動的空氣、油和水，介質內不應有纏繞性雜物。當流體流過管道時，擋板偏轉，通過調整調節螺栓，使單刀雙擲微動開關在設定流量上動作，輸出開關信號；雙向檢測時，擋板偏移推動磁性模塊上移，驅動開關模塊動作。用于檢測單向流動的空氣和水，水內不應有纏繞性雜物。當流體按指示方向流過管道時，擋板偏轉，通過調整調解螺栓，使單刀雙擲微動開關在設定流量上動作，輸出開關信號。設定流量范圍大、調整方便廣泛用于水、氣、油等介質測量。

特點：

極小的壓力損失，良好的重復性，抗污能力強，通過旋鈕實現精確的開關設定，機械部分與電子部分完全隔離。

技術參數：

重復性：±2.5%

防護等級：IP33

接線方式：端子接線

輸出：常開+常閉（250VAC,3A）

耐      壓：16bar

壓力損失：0.08bar(流量最大時）

環境溫度：-25℃...80℃

介質溫度：普通型：0...90℃

材質：過程連接：黃銅 擋板：不銹鋼 密封：NBR
