工作原理：

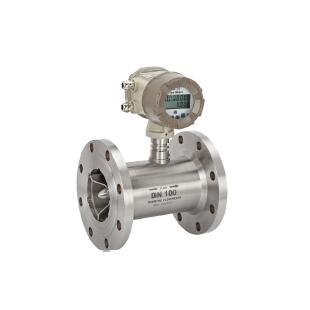

LWGY系列流量計當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉， 葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后進行顯示或傳送至相應的流量積算儀表、PLC或上位計算機，進行流量或總量的測量。

特點：

1.高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R。

2.重復性好，短期重復性可達0.05%～0.2%,如經常校準可得到極高的精確度。

3.在貿易結算中是優先選用的流量計。

4.輸出脈沖頻信號，適用總量計量及與計算機連接無零點漂移，抗擾能力強。

5.范圍度寬，中大口徑可達1:20，小口徑為1:10。

6.結構緊湊輕巧，安裝維護方便，流通能力大。

7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。

8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；也可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便 。

技術參數：

1.公稱口徑：
1.1管道式：DN4～DN200                   1.2.插入式：DN100～DN2000
2.精度等級：
2.1管道式：±0.5級，±1.0級               2.2.插入式：±1.5級、±2.5級
3.環境溫度：　-20℃～50℃
4.介質溫度：
4.1測量液體：-20℃～120℃               4.2.測量氣體：-20℃～80℃
5.大氣壓力：　86KPa～106KPa
6.公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
7.防爆等級：　ExdIIBT4
8.連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
9.直管段要求：
9.1氣體：上游直管段應≥10DN，下游直管段應≥5DN
9.2液體：上游直管段應≥20DN，下游直管段應≥5DN
9.3插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
10.顯示方式：
10.1.遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
10.2.現場顯示：8位LCD顯示累積流量，單位(m3)  4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速

10.3溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
11.輸出功能：
11.1.脈沖輸出，p-p值由供電電源確定
11.2.4～20mA兩線制電流輸出
11.3.單位體積脈沖輸出及傳感器原始脈沖輸出
11.4.帶有RS485通迅接口
12.供電電源：
12.1.DC5～24V
12.2.標準型3V鋰電池安裝于儀表內部可連續使用八年以上
12.3溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上，傳輸距離：傳感器至顯示儀距離可達500m
